Laporan Akhir Modul 1 Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

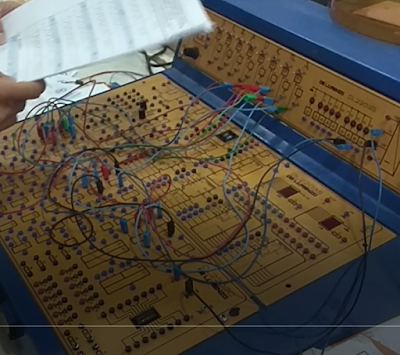

Percobaan 2 Aljabar Bolean


1. Jurnal [Kembali]

                             Tabel 1.5.2. Hasil Percobaan Aljabar Bolean






4. Analisa [Kembali]

    Menganalisa jalan fungsi Logika 12-16 pada percobaan 2. Pada percobaan 2, terdapat 4 input yaitu, A, B, C, dan D. Gerbang logika yang digunakan yang adalah XOR, OR, AND, dan NOT.

    Tabel. Hasil dari Percobaan 2  No.12-16

INPUT

OUTPUT
     D
C
B
A
H1
H2
1
0
1
1
1
1
1
1
0
0
1
1
1
1
0
1
1
1
1
1
1
0
0
0
1
1
1
1
0
0


  • Pada percobaan 2 no 12
 Pada kondisi output H1, terdapat input dari B = 1 dan D = 1. sehingga jika 1 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 1, C = 0 karena C di NOT maka C' = 1, dan D = 1. Jika A, C', dan D yang bernilai 1,1,1 melewati gerbang logika AND maka outputnya akan 1. Lalu BD = 0 dan AC'D = 1 tadi melewati gerbang logika OR sehingga output dari H1 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

 Pada kondisi output H2, terdapat input dari B =1 dan D = 1. sehingga jika 1 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 1, B = 1 dan C = 0 karena C di NOT maka C' = 1. Jika A, B, dan C' yang bernilai 1,1,1 melewati gerbang logika AND maka outputnya akan 1. Lalu BD = 0 dan ABC' = 1 tadi melewati gerbang logika OR sehingga output dari H2 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

  • Pada percobaan 2 no 13
Pada kondisi output H1, terdapat input dari B = 0 dan D = 1. sehingga jika 0 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 1. Input A = 0, C = 1 karena C di NOT maka C' = 0, dan D = 1. Jika A, C', dan D yang bernilai 0,0,1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 1 dan AC'D =  0 tadi melewati gerbang logika OR sehingga output dari H1 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

 Pada kondisi output H2, terdapat input dari B =0 dan D = 1. sehingga jika 0 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 1. Input A = 0, B = 1 dan C = 1 karena C di NOT maka C' = 0. Jika A, B, dan C' yang bernilai 0,1,0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 1 dan ABC' =  0 tadi melewati gerbang logika OR sehingga output dari H2 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

  • Pada percobaan 2 no 14

Pada kondisi output H1, terdapat input dari B = 0 dan D = 1. sehingga jika 0 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 1. Input A = 1, C = 1 karena C di NOT maka C' = 0, dan D = 1. Jika A, C', dan D yang bernilai 1,0,1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 1 dan AC'D =  0 tadi melewati gerbang logika OR sehingga output dari H1 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

 Pada kondisi output H2, terdapat input dari B =0 dan D = 1. sehingga jika 0 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 1. Input A = 1, B = 1 dan C = 1 karena C di NOT maka C' = 0. Jika A, B, dan C' yang bernilai 1,1,0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 1 dan ABC' =  0 tadi melewati gerbang logika OR sehingga output dari H2 = 1. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

  • Pada percobaan 2 no 15

Pada kondisi output H1, terdapat input dari B =1 dan D = 1. sehingga jika 1dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 0, C = 1 karena C di NOT maka C' = 0, dan D = 1. Jika A, C', dan D yang bernilai 0,0,1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 0 dan AC'D =  0 tadi melewati gerbang logika OR sehingga output dari H1 = 0. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

 Pada kondisi output H2, terdapat input dari B =1 dan D = 1. sehingga jika 1 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 0, B = 1 dan C = 1 karena C di NOT maka C' = 0. Jika A, B, dan C' yang bernilai 0,1,0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 0 dan ABC' =  0 tadi melewati gerbang logika OR sehingga output dari H2 = 0. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

  • Pada percobaan 2 no 16
Pada kondisi output H1, terdapat input dari B =1 dan D = 1. sehingga jika 1dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 1, C = 1 karena C di NOT maka C' = 0, dan D = 1. Jika A, C', dan D yang bernilai 1,0,1 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 0 dan AC'D =  0 tadi melewati gerbang logika OR sehingga output dari H1 = 0. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.

 Pada kondisi output H2, terdapat input dari B =1 dan D = 1. sehingga jika 1 dan 1 melalui gerbang logika XOR maka akan menghasilkan output 0. Input A = 1, B = 1 dan C = 1 karena C di NOT maka C' = 0. Jika A, B, dan C' yang bernilai 1,1,0 melewati gerbang logika AND maka outputnya akan 0. Lalu BD = 0 dan ABC' =  0 tadi melewati gerbang logika OR sehingga output dari H2 = 0. Berdasarkan hasil tabel diatas, percobaan sesuai dengan tabel kebenaran.



5. Link Download [Kembali]
